換熱器結(jié)垢如何清理

板式換熱器地面積小，投資少，換熱效率高，已成為主流換熱設(shè)備。但由于板式熱交換器循環(huán)截面積小，容易造成結(jié)垢后的堵塞，導(dǎo)致?lián)Q熱效率低下。今天，安峰環(huán)保小編就板式換熱器的水垢清洗方法進行說明。

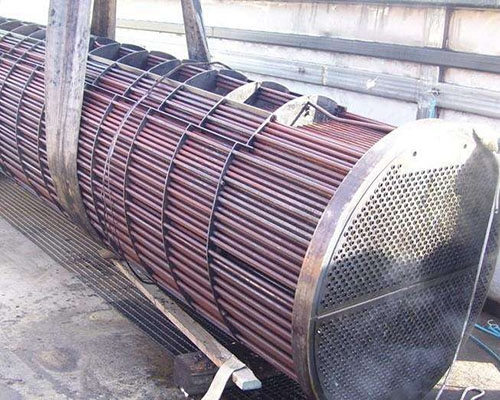

板式換熱器結(jié)垢的清洗方式

1、清洗劑的選擇

目前，酸洗劑用于清洗，包括有機酸和無機酸。

主要有：草酸、甲酸等；

無機酸主要有鹽酸，硝酸等。

熱交換器由鎳鈦合金制成，鹽酸用作清洗液。易對板材造成強腐蝕，縮短換熱器壽命。硝酸被廣泛使用。硝酸清洗中使用的緩蝕劑為0.2%~0.3%的烏洛托平，加入0.15%~0.2%的苯胺和0.05%~0.1%的硫氟酸銨。硝酸洗凈后的設(shè)備可以在空氣中鈍化。

經(jīng)反復(fù)試驗，以甲酸為清洗劑，效果最好。在甲酸清洗液中加入緩沖劑和表面活性劑，清洗效果更好，并可降低清洗液對板片的腐蝕?；瘜W(xué)分析結(jié)果表明，甲酸不僅能有效地清除板材上的水垢，而且對熱交換器板材有微弱的腐蝕作用，是一種安全、高效、經(jīng)濟的換熱器。

2、清除水垢的基本原理

溶出：酸液易與鈣、鎂、碳酸鹽水垢反應(yīng)，生成可溶性化合物，使水垢溶解。

剝離:酸溶液可溶解金屬表面的氧化物，破壞水垢的結(jié)合。剝離附著在金屬氧化物表面的水垢。脫落了。

空氣提升作用:酸溶液與碳酸鹽水垢反應(yīng)后，產(chǎn)生大量CO2、CO2氣體在溢出過程中，對難溶解或溶解緩慢的水垢層具有一定的提升力，水垢從換熱器表面脫落。

松散性：由于鈣、鎂、碳酸鹽和鐵的氧化物在酸性溶液中溶解，殘余的水垢會變得松散，容易被流動的酸溶液沖刷掉。

3、清洗水垢的工藝要求

酸洗溫度:提高酸洗溫度有助于提高除垢效果。溫度過高會加劇酸洗液對熱交換器板的腐蝕，反復(fù)試驗發(fā)現(xiàn)酸洗溫度最好控制在60℃。

酸洗液濃度：根據(jù)反復(fù)試驗得出，酸洗液應(yīng)按甲酸８１．０％、水１７．０％、緩沖劑１．２％、表面活性劑０．８％的濃度配制，清洗效果極佳。

酸洗法及時間：酸洗法應(yīng)采用靜態(tài)浸漬、動態(tài)循環(huán)的方法。酸洗時間先靜態(tài)浸泡2小時，然后動態(tài)循環(huán)3￣4小時。酸洗時應(yīng)經(jīng)常取樣化驗酸洗濃度，當(dāng)相鄰兩個化驗濃度差在0.2%以下時，可認(rèn)為酸洗反應(yīng)已結(jié)束。

鈍化處理:酸洗結(jié)束后，板式熱交換器表面的水垢和金屬氧化物大部分溶解脫落，出新的金屬，容易腐蝕，酸洗后對熱交換器板進行鈍化處理。
