制藥廢氣收集處理是環評部門強制規定制度，制藥廢氣收集系統設計要考慮到廢氣濃度，安全收集和意外情況預防等要求。制藥廢氣收集處理后集中處理，廢氣預處理后可以焚燒、吸附等，在處理技術尚完全成熟情況下，要防止廢氣濃度過大引發的爆炸風險。
　　
　　化學制藥廢氣要進行分類，制定不同的收集處理工藝設備，對不同化學制藥廢氣分類種類，安峰環保將進行著重介紹。
　　

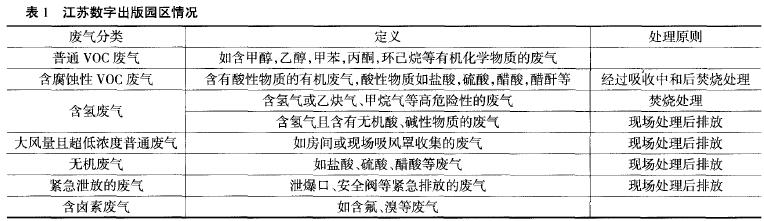

　　根據如表1所示的廢氣分類，對于不需要進行焚燒處理即可達標的廢氣盡量不要送入焚燒系統，例如無機廢氣、房問的超低濃度廢氣等。
　　
　　
　　
　　廢氣收集系統設計要點
　　
　　化學制藥行業廢氣管道總體設計思路：根據廢氣種類進行分類輸送，進入焚燒系統的廢氣一般可分為含腐蝕性有機廢氣、普通VOC廢氣、含氫氣廢氣三大類，緊急泄放的廢氣則可進入火炬系統。為提高廢氣輸送安全型，一般采取缺氧狀態下進行VOC廢氣輸送，嚴格控制氧含量和靜電積聚風險。因?yàn)槟壳皣?guó)內大部分企業無法實現對各車問廢氣中VOC的異常超量排放進行有效監控，如果不能有效控制管道中氧含量，只要存在靜電集聚點火，就極易造成廢氣管道系統爆炸事故，這也是目前國內廢氣管道爆炸事故發生的重要原因，即沒有對廢氣管道中的氧含量和靜電進行有效控制，在車問源頭出現異常增量排放達到爆炸范圍的情況下就導致了事故的發生。廢氣輸送動力系統可采用文丘里管或風機。下面就對廢氣收集系統過程的一些設計要點進行舉例：
　　
　　(1)氧含量控制的設計。要求廢氣產生點進入管道系統實現全密閉，禁止將敞口過程的廢氣接人，對于異常檢修狀態下的廢氣點必須事先隔斷。
　　
　　(2)靜電控制的設計。要實現靜電集聚控制，首先要選對管材，對于普通VOC廢氣或含氫氣廢氣，可采用不銹鋼材質的管道，對于腐蝕性廢氣則采用導靜電的玻璃鋼管道，有效防止靜電集聚。其次，需要合理設計管徑，將廢氣輸送速度控制在安全范圍。一般普通VOC廢氣控制在10m/s以下，最高不能超過10m/s，對于含氫氣廢氣則控制在7～8m/s。再次，對于管道上各類裝置的材質，同樣需要滿足導靜電要求，例如風機葉輪和殼體材質也必須為導靜電的不銹鋼或玻璃鋼材質，阻火器也必須選用配套的不銹鋼，禁止采用碳鋼材質，防止生銹引發的堵塞。最后，在施工過程還必須注意對三通、轉角、焊接部位的打磨處理，防止尖角的存在。
　　
　　(3)廢氣輸送動力系統的設計。因?yàn)槊總€(gè)企業規模不同，動力系統的設計可以采取不同的方式，如果只有1～2個生產車間，則可以直接通過車間風機，將廢氣輸送到焚燒裝置，此時管道系統處于微正壓狀態。也可以通過焚燒爐進氣風機，直接將各車間廢氣抽拉到焚燒裝置，此時管道系統處于微負壓狀態。如果車間數量眾多，則可在各廢氣產生源頭按廠房或種類設置小風機，廢氣總管上設置接力風機，焚燒爐進口設置引風風機實現管道系統的輸送，此時大部分管道系統處于微負壓狀態，風機出口附近出現微正壓。廢氣總管的接力風機是否需要設置，還要根據輸送管線長度，各車間廢氣排放壓力等進行綜合考慮。廢氣大部分區域設置成微負壓狀態的原因是為了有效控制各廢氣源串氣的風險，將廢氣引導到同一流向。一旦存在串氣，將造成后續各類安全、質量風險。
　　
　　(4)廢氣管道預留的設計。廢氣管道系統一旦投用，要想進行改造將面臨較大的動火作業風險，施工難度大。為此，需要開展一些預留性施工。例如在各車間排放口設置預留口，在廢氣進管路前設置切斷用閥門，并配套盲板等。為防止各廢氣相互串聯，進入總管排放口應有最小間距設置，一般應間隔設置30以上。
　　
　　(5)排液系統的設計。廢氣進入管道系統，難免會存在冷凝，特別是經過水噴淋后的廢氣含有大量飽和水蒸氣，為此排液系統的設計尤其重要，否則可能會引起積液影響廢氣輸送，冬季還會導致冰凍，損壞管路。排液系統包括管道傾斜度、排液口、清理口等，排液口要設置在管道低位，要求所有管道低位都有排液口。
　　
　　(6)安全設施配備要求。為保證管道系統的安全穩定運行，還需要配套各類安全設施和檢測儀器。管道系統上可設置泄爆片、阻火器、氧含量檢測儀、LEL濃度檢測儀。泄爆片一般可安裝在風機或阻火器附近，泄爆壓力的選擇要高于廢氣管線正常壓力，低于管線耐壓。阻火器一般安裝在各風機進口、出口，同時根據保護目標需要，可在廢氣支管與總管匯總前安裝阻火器，以保護廢氣支管端各廢氣車間。同時因?yàn)椴煌吞?hào)、不同廠家的阻火器壓降差異較大，故需要在設計前首先考慮阻火器壓降。采購阻火器時，還要考慮阻火器的方向性。阻火器一般要選擇自帶溫度檢測的，便于當管道發生起火時，可通過阻火器上溫度的檢測，發現異常，并通過溫度連鎖報警系統和應急系統。為了實現對管道系統運行狀況的監控，實現安全風險的在線監控，還需要安裝壓力檢測、溫度檢測、流速檢測儀器等，并將上述重要參數集中到統一監控中心進行集中監控，當壓力、溫度、流速超過設定值，即啟動報警系統，并對各異常信息按事故／事件進行原因分析和調查處理，防止再次發生。
　　
　　(7)應急系統設計。因?yàn)閺U氣輸送系統的火災爆炸風險較大，故需要設置應急系統?？稍跉錃饪偣苌习惭b蒸汽滅火裝置，即當管道發生火災或爆炸，管道內溫度超過設定安全值時，立即啟動應急裝置，將蒸汽通人管道內進行滅火。為保護各生產車間安全，防止廢氣總管系統起火對各車問的影響，在各車間進入廢氣總管前，設置溫度報警，當溫度超過設定值，即切斷與總管系統的閥門，將廢氣排到車問緊急放空管。
　　
　　2廢氣管道系統管理要求
　　
　　(1)進氣體前審批。目的是為了對接人廢氣系統的廢氣種類、排放參數、禁忌物等進行確認，防止誤接。
　　
　　(2)積液的管理。管道積液應及時排放，冬季和夏季的排液頻次可略微不同，對每次排液應進行記錄，包括排液口編號、液體接收量、排液日期等信息，對于排液量異常增大的，還需要進行原因分析。有條件的企業還可以對積液中的組分、pH進行分析，可監控未經審批排放的廢氣。當pH低于6時，就需進行原因分析。
　　
　　(3)靜電管理。需要每年至少開展一次靜電檢測；每年檢修期間，還需要開展靜電接地設施完好性的檢查。
　　
　　(4)管道的日常巡查。管道泄漏的原因包括焊縫，爆破片破損，法蘭連接密封圈破損，熱脹冷縮導致管道破裂等，因此需要對管道進行日常巡查，主要通過對管道跑、冒、滴、漏的巡查及時發現漏點；同時可定期采用氮?dú)膺M(jìn)行氣密性試驗，并保留氣密性試驗的記錄。日常運行過程，則通過對管道中氧含量的監控，及時發現異常。
　　
　　(5)管道監控參數的記錄和分析。視頻監控、溫度監控、壓力監控、氧含量監控等數據傳輸?shù)郊?4小時值控中心進行監控。其中總管各段壓力情況須在運行過程中摸索，有相應的數據基礎后再形成具體管理要求。
　　
　　(6)明確各類標識：包括爆破片的管路色標、排液口標識、阻火器標識等。
　　

　　化學制藥廢氣收集處理要考慮到廢氣種類，以及廢氣收集管理系統要求。收集系統要進行靜電控制、廢氣輸送系統控制、應急設計系統等，這些設備流程是工藝流程必須考慮到的。制藥廢氣處理要選擇專業的環保公司進行廢氣處理，整個工藝流程是復雜的，安峰環保在制藥廢氣處理上有眾多成功案例，歡迎大家來電咨詢。
